مقدمه

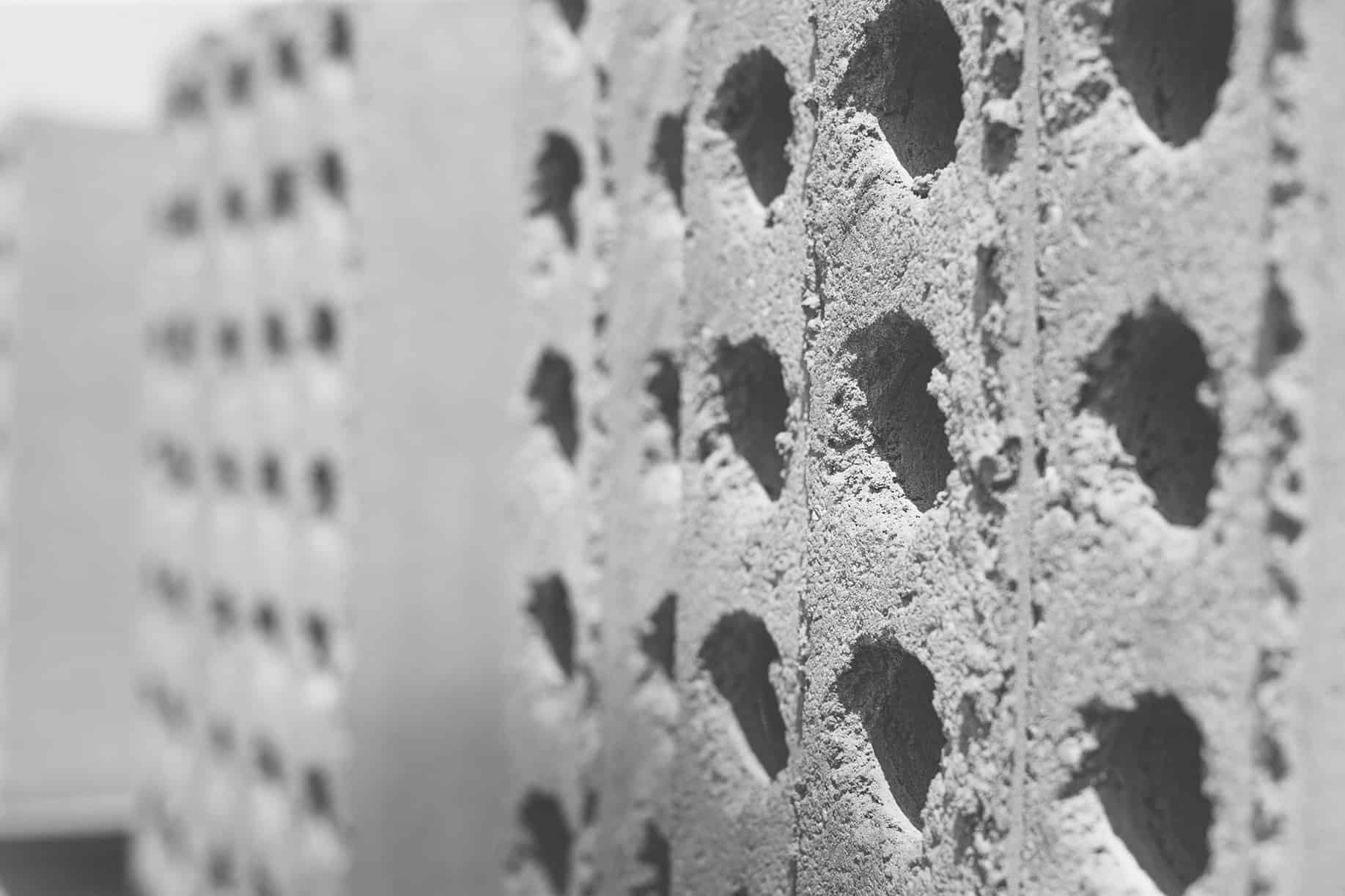

ریشه بُن وال، ترکیبی از سال‌ها تجربه در طرح و ساخت سازه، مبانی مهندسی ارزش، تحقیق و توسعه در حوزه تکنولوژی بتن، و مهمتر از همه، روحیه بالای حل مسئله و جسارت حرکت بسوی ناشناخته ها است. تیم توسعه دهنده و سرمایه گذار این ایده، مهندسان و متخصصان از گرایش‌های مختلف مهندسی عمران، مهندسی مکانیک و مدیریت هستند که برای اولین بار، موفق شدند پانل‌های بتنی سبک سوراخدار به طول متغیر برای کاربرد در حوزه ساختمان تولید کنند. نمونه های اولیه این محصول، در سال ۱۴۰۲ تولید شد و تولید صنعتی آن در کارخانه ‌ای به وسعت تقریبی ۵۰۰۰ متر در شهرک صنعتی اشتهارد در سال ۱۴۰۳ محقق شد که سالانه ظرفیت تولید ۱۵۰ هزار متر مربع دیوار در فاز یک توسعه خود را دارد. این محصول، متعلق به شرکت ایستا بنیان بتن است و این شرکت علاوه بر تولید پانل‌های بُن وال، در حوزه تولید مصنوعات پیش ساخته خاص بتنی، فعالیت دارد.

در ادامه به ادامه مهم‌ترین مسائل مطرح شده در خصوص پانل‌های پیش ساخته بتنی می‌پردازیم:

حذف سیستم وال پست در پانل بتنی، چقدر مزیت اقتصادی برای سازه ایجاد می‌کند؟

حذف سیستم وال پست در پانل بتنی می‌تواند مزیت اقتصادی قابل توجهی را برای سازه ایجاد کند. وال پست‌ها عموماً به‌عنوان یک المان فولادی در دیوارهای سنتی به کار می‌رود تا پایداری جانبی آن‌ها را در برابر نیروهای زلزله و باد تأمین کند. از آنجا که مصالحی مانند آجر و بلوک به‌تنهایی مقاومت کافی ندارند، احتمال ترک‌خوردگی یا ریزش دیوار وجود دارد. وال‌پست با مهار دیوار به اسکلت سازه، این ضعف را جبران کرده و نیروهای جانبی را به ستون و تیر منتقل می‌کند. به همین دلیل، اجرای آن طبق الزامات آیین‌نامه‌ای برای ایمنی ساختمان ضروری است. با استفاده از پانل بتنی، به دلیل ساختار پیوسته، وال پست حذف می‌گردد و این می‌تواند به صرفه‌جویی در هزینه‌های سازه و فضایی که وال پست‌ها اشغال می‌کنند، منجر شود. به علاوه، حذف سیستم وال پست‌ها می‌تواند بهبود عملکرد مکانیکی و سازه‌ای ساختمان را نیز به همراه داشته باشد. پانل‌های بتنی به دلیل ساختار پیوسته و متصل بودن از طریق کام و زبانه، مقاومت و استحکام بالایی دارند و می‌توانند به صورت یکپارچه عمل کنند.

آیا در پانل بتنی می‌توان از مش فایبرگلس استفاده کرد؟

بله، می‌توان در پانل‌های بتنی از مش فایبرگلاس استفاده کرد. مش فایبرگلاس معمولاً از الیاف شیشه‌ای تشکیل شده است که به صورت توزیع شده درون بتن قرار می‌گیرد. این مش باعث افزایش مقاومت بتن در برابر ترک‌ها و تخریب شدن تحت تأثیر نیروهای خارجی می‌شود. در نتیجه، استفاده از مش فایبرگلاس می‌تواند به بهبود عملکرد و مقاومت پانلبتنی کمک کند.

درزبندی بین پانل‌های بتنی، چرا باید انجام شود؟

درزبندی بین پانل‌های بتنی اهمیت بسیاری دارد و به چندین دلیل باید انجام شود:

1. جلوگیری از نفوذ آب و رطوبت: درزبندی صحیح بین پانل‌های بتنی، مانع نفوذ آب و رطوبت به داخل ساختمان می‌شود. این کار باعث جلوگیری از آسیب‌هایی مانند رطوبت، سفیده شدن دیوارها، پوسیدگی سازه و ظهور قارچ و پوسیدگی می‌شود.
2. حفظ عایق حرارتی و صوتی: درزبندی مناسب بین پانل‌های بتنی، به حفظ عایق حرارتی و صوتی ساختمان کمک می‌کند. این کار باعث کاهش انتقال حرارت و صدا بین داخل و خارج ساختمان می‌شود.
3. افزایش مقاومت ساختمان: درزبندی صحیح بین پانل‌های بتنی، می‌تواند به افزایش مقاومت ساختمان در برابر نیروهای خارجی مانند زلزله کمک کند. این کار باعث ایجاد اتصالات قوی بین پانل‌ها و جلوگیری از شکستن و تخریب دیوار می‌شود.

بنابراین، درزبندی بین پانل‌های بتنی از اهمیت بالایی برخوردار است و باید با استفاده از متریال مناسب و توسط کارشناسان متخصص انجام شود.

الزامی به درز بندی بین پانل‌های بتنی، از دو طرف وجود دارد؟

درز بندی بین پانل‌های بتنی از دو طرف به منظور ایجاد اتصال محکم و جلوگیری از نفوذ آب، هوا و صدا استفاده می‌شود. این روش برای افزایش عملکرد ایزولاسیون حرارتی و صوتی، مقاومت در برابر نفوذ آب و حفاظت از سازه در برابر عوامل محیطی مهم است. به طور کلی، درز بندی بین پانل‌های بتنی می‌تواند به دو صورت انجام شود:

1. درز بندی داخلی: در این روش، درز بندی بین پانل‌های بتنی از داخل سازه انجام می‌شود. این شامل استفاده از مواد ضد آب و مانع نفوذ هوا است که بین پانل‌ها قرار می‌گیرد.
2. درز بندی خارجی: در این روش، درز بندی بین پانل‌های بتنی از خارج سازه انجام می‌شود. در این حالت، مواد درز بندی بر روی سطح خارجی پانل‌ها قرار می‌گیرند.

در هر صورت، درز بندی از دو طرف بین پانل‌های بتنی می‌تواند بهبود عملکرد سازه را افزایش دهد و از نفوذ آب، هوا و صدا جلوگیری کند. البته، نوع درز بندی و مواد استفاده شده باید با توجه به نیازهای و شرایط محیطی هر پروژه تعیین شود.

چرا عرض ۶۰ سانتی متری برای پانل بتنی، مطلوبیت بالایی دارد؟

عرض ۶۰ سانتیمتری برای پنل بتنی به دلایل زیر می‌تواند مطلوبیت بالایی داشته باشد:

1. سهولت در نصب: عرض ۶۰ سانتیمتری برای پنل بتنی، اندازه مناسبی است که به راحتی قابل نصب و جابجایی است. این اندازه به اندازه‌ای کوچک نیست که از نظر استحکام کاسته شود و همچنین به اندازه‌ای بزرگ نیست که مشکلاتی در نصب و حمل و نقل ایجاد کند.
2. تنوع در طراحی: با عرض ۶۰ سانتیمتری، می‌توان به طراحی‌های متنوعی برای پنل بتنی پرداخت. این اندازه به قدری است که امکان ایجاد طرح‌ها و الگوهای مختلف در پانل‌ها را فراهم کند و به همین دلیل در زمینه طراحی و زیباسازی ساختمان مورد توجه قرار می‌گیرد.
3. اصطکاک کمتر با نیروهای باد: پانل‌های بتنی با عرض ۶۰ سانتی‌متر، به دلیل سطح مقطع محدودتر در برابر جریان باد، مقاومت کمتری در برابر این نیرو ایجاد می‌کنند. این ویژگی موجب کاهش اثرات جانبی باد بر دیوارها شده و در نهایت پایداری ساختمان را در برابر بارهای جانبی بهبود می‌بخشد.
4. کاهش هزینه‌ها: پانل‌های بتنی با عرض ۶۰ سانتیمتری، به دلیل کمتر بودن مقدار مصالح مورد نیاز برای ساخت و نصب، می‌توانند به کاهش هزینه‌های ساخت و ساز کمک کنند.

به طور کلی، عرض ۶۰ سانتیمتری برای پانل‌های بتنی به دلیل سهولت نصب، تنوع طراحی، کاهش هزینه‌ها و بهبود پایداری می‌تواند مطلوبیت بالایی داشته باشد.

مزیت پنل بتنی، در بهره‌برداری بی وقفه پس از زلزله چیست؟

پانل‌های بتنی در بهره‌برداری بی وقفه پس از زلزله مزایای مهمی دارند. برخی از این مزایا عبارتند از:

1. مقاومت بالا در برابر زلزله: پانل‌های بتنی به دلیل خواص مکانیکی بتن، می‌توانند مقاومت بالایی در برابر زلزله داشته باشند. این مقاومت به سازه اجازه می‌دهد تحمل نیروهای زلزله را داشته باشد و پس از زلزله از وضعیت قابل استفاده خارج نشود.
2. ایمنی بیشتر: پانل‌های بتنی به دلیل مقاومت بالا در برابر زلزله، ایمنی بیشتری نسبت به رقبای دیگر دارند. این امر به کاهش خطر صدمات جسمی و خسارات سازه کمک می‌کند و امکان بهره‌برداری بی وقفه پس از زلزله را فراهم می‌کند.
3. قابلیت تعمیر و بازسازی سریع: در صورت وقوع زلزله و وقوع خسارت در پانل‌های بتنی، تعمیر و بازسازی آنها نسبتاً سریع و آسان است. با توجه به ساختار ساده و قابل تکرار پانل‌های بتنی، می‌توان بخش‌های خراب را به سرعت جایگزین کرده و بهره‌برداری بی وقفه را ادامه داد.
4. مقاومت در برابر حریق: بتن، خواص آتش‌سوزی کمتری نسبت به مصالح دیگر دارد. این مقاومت در برابر حریق می‌تواند امکان بهره‌برداری بی وقفه پس از حوادث حریق را فراهم کند.
5. عمر مفید بالا: پانل‌های بتنی به دلیل مقاومت بالا و عمر مفید طولانی، نیاز به تعمیر و نگهداری کمتری دارند. این امر نیز از جمله عواملی است که بهره‌برداری بی وقفه را برای سازه‌های بتنی تسهیل می‌کند.

با این حال، برای بهره‌برداری بی وقفه پس از زلزله، لازم است که طراحی، ساخت و نگهداری صحیح پانل‌های بتنی انجام شود و استانداردهای معتبر را رعایت کنید.

چرا تنها سیستم مورد توصیه پیوست ششم استاندارد ۲۸۰۰ برای بیمارستان‌ها، پانل بتنی است؟

پیوست ششم استاندارد ۲۸۰۰ به صراحت در مورد مقاوم‌سازی دیوار، سه روش را مجاز دانسته است: استفاده از جزئیات وال پست فلزی برای بلوک‌ها، استفاده از دیوارهای پنلی و استفاده از مش فایبر‌گلس. همچنین این آیین‌نامه برای کاربری‌های بیمارستانی، توصیه اکید به استفاده از پنل‌های بتنی نموده است (پنل نیز از منظر آیین‌نامه مرتبط به عناصری سطحی هم ارتفاع سقف است و شامل بلوک های بزرگ ۶۰x۱۲۰cm که افقی یا قائم روی هم چیده بشوند نمی‌شود) این توصیه به این دلایل تنها برای پنل‌های بتنی به کار رفته و شامل سایر روش‌ها نمی‌شود. بن‌وال پس از زلزله و یا آتش سوزی، تخریب و ترک بسیار کمتری نسبت به سایر روش ها خواهد داشت و عمر مفید آن بسیار بالاتر خواهد بود.

چرا در پنل بتنی باید از عنصر کششی استفاده شود؟

استفاده از عنصر کششی در پنل‌های بتنی دارای دلایل مهمی است. در ادامه به برخی از این دلایل اشاره می‌کنم:

1. مقاومت در برابر نیروی کشش: بتن به طور معمول دارای مقاومت کمتری در برابر نیروی کشش نسبت به فشار است. با استفاده از عنصر کششی، می‌توان مقاومت بتن در برابر نیروهای کشش را بهبود بخشید و از شکستن و ترک خوردن پنل‌ها جلوگیری کرد.
2. افزایش ایمنی: استفاده از عنصر کششی در پنل‌های بتنی می‌تواند به افزایش ایمنی سازه کمک کند. با افزودن مقاومت کششی، پنل‌ها قابلیت جذب نیروهای دینامیکی، مانند نیروهای زلزله، را بهبود می‌بخشند و خطر شکستن و خرابی کاهش می‌یابد.
3. کنترل ترک‌ها: عنصر کششی می‌تواند به کنترل ترک‌ها در پنل‌های بتنی کمک کند. با توزیع نیروهای کششی در سطح پنل، ترک‌ها به صورت متناسب و با توجه به طراحی صحیح کنترل می‌شوند. این امر می‌تواند به افزایش عمر مفید پنل‌های بتنی و کاهش نیاز به تعمیر و نگهداری بعدی کمک کند.
4. افزایش انعطاف‌پذیری: با استفاده از عنصر کششی، پنل‌های بتنی انعطاف‌پذیری بیشتری پیدا می‌کنند. این انعطاف‌پذیری می‌تواند در مقابل تغییرات حرارتی، زلزله و انقباض-تراکم بتن موثر باشد و از تشکیل ترک‌ها و خرابی‌های ناشی از آنها جلوگیری کند.

با در نظر گرفتن این دلایل، استفاده از عنصر کششی در پنل‌های بتنی برای بهبود مقاومت، ایمنی، کنترل ترک‌ها و انعطاف‌پذیری آنها بسیار مهم است.
